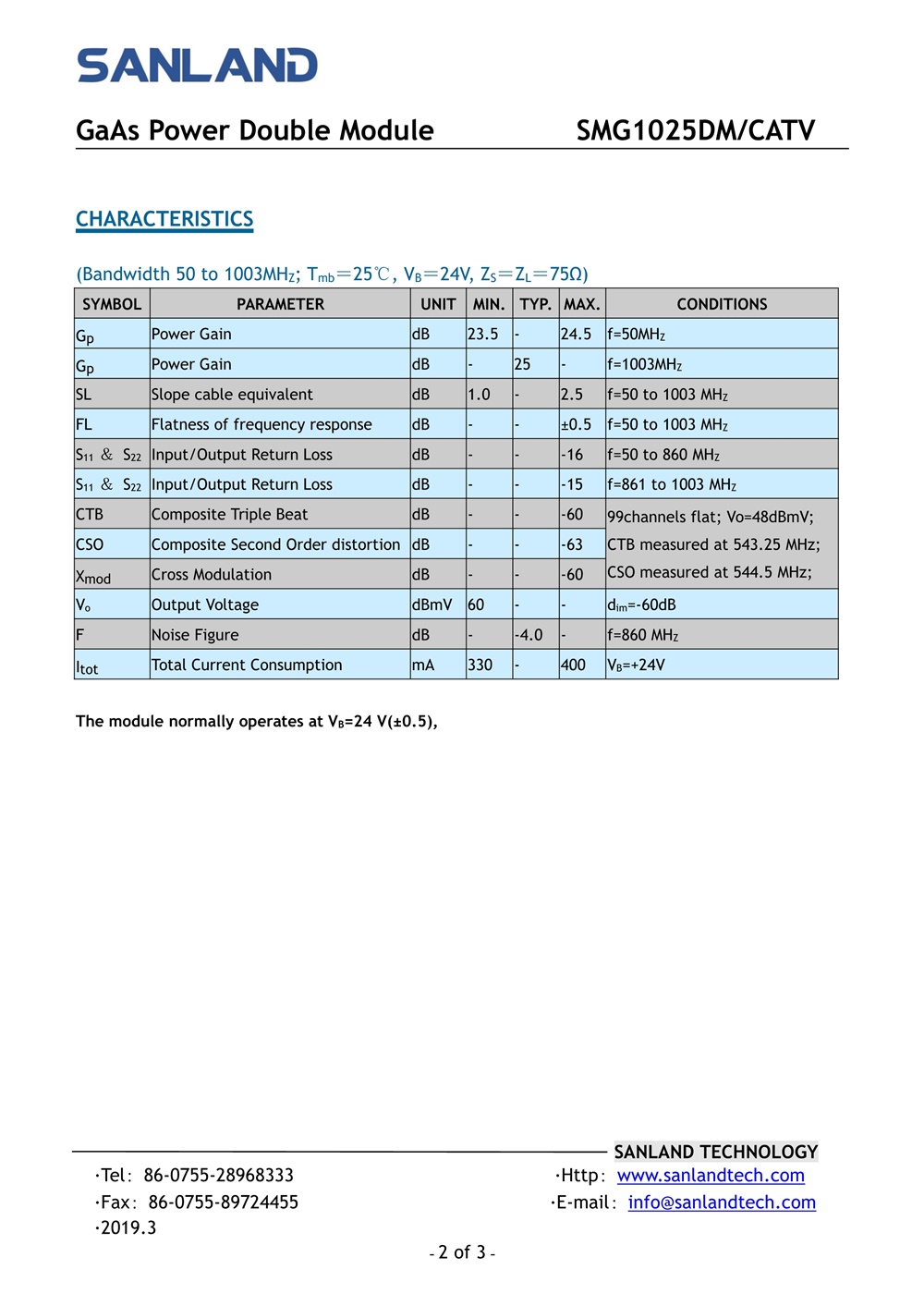

型号SMG1025DM
带宽(MHz)40-1000
增益(dB)25.5±0.5
斜率(dB)1.0~2.5
平坦度(dB)±0.5
输出反射输入反射 S11:-16
输出反射 S22:-16
非线性指标CTB:-62
Xmod:-60
CSO:-62
噪声(dB)5
工作电压(V)24
工作电流(mA)350-380
测试条件

59路PAL制式+QAM

平坦输出

测试频率743.25MHz

59Ch.PAL+QAM,with -6dB offset,titled 13dB across the band, measured at 743.25MHz

Vo=50dBmV
