光纤射频传输解决方案的选择应基于实际系统需求，而不仅仅是单个技术规格。频率范围、链路距离和射频性能都会影响链路的整体稳定性。精心设计的 RFoF系统 采用优化的光学器件和射频电路，以保持线性度并最大限度地减少失真，从而有助于确保通过光纤可靠地传输射频信号。

要点总结

• 光纤射频传输（RFoF）能够以最小的损耗和强大的抗干扰能力，在远距离上高质量地传输射频信号。

• GPON 和 XGS-PON 网络可以与 RFoF 链路共存，在同一光纤基础设施上同时支持宽带数据和射频服务。

• 线性度、噪声系数和频率平坦度等关键性能指标对于成功集成至关重要。

• 合理的 RFoF 设计有助于运营商降低运营复杂性，同时扩展服务能力。

为什么在PON网络中集成光纤射频至关重要

无源光网络（PON），包括GPON和XGS-PON，已被广泛部署为接入技术，为住宅和企业用户提供宽带服务。GPON提供高效的下行容量，而XGS-PON则引入了对称的10 Gbps性能，以支持带宽密集型和上行流量密集型应用。

随着接入网络的发展，运营商不仅需要传输数字数据，而且需要传输其他数据。 射频（RF）信号例如广播视频、射频叠加服务或远程站点的无线电传输。传统的长距离同轴传输存在衰减大、易受电磁干扰以及维护成本高等问题。

光纤射频技术（RFoF）通过将射频信号转换为光信号来应对这些挑战，使其能够以极低的损耗和极高的信号完整性在光纤上传输。当集成到GPON或XGS-PON网络中时，RFoF能够使射频业务与宽带数据共存，而不会影响网络性能。

了解PON格局：GPON与XGS-PON

为了有效地集成 RFoF，了解 GPON 和 XGS-PON 网络的运行环境非常重要：

• GPON 由于其成本效益高且生态系统成熟，因此被广泛用于光纤到户和光纤到楼的部署。
• XGS-PON 该架构采用对称的 10 Gbps 带宽，从而支持云访问、企业连接和下一代访问应用等高级服务。

这两种技术都依赖于由单模光纤和无源分路器组成的共享光分配网络（ODN）。通过精心规划波长和功率管理，这种共享基础设施使得在PON服务之外引入RFoF链路成为可能。

重要的工程性能指标

在将光纤射频集成到 GPON 或 XGS-PON 系统中时，应在设计阶段早期评估几个关键性能指标。

线性和互调性能

线性度决定了射频信号在不产生失真产物的情况下传输的精确度。高线性度在多载波或宽带射频系统中尤为重要，因为互调失真会降低整体信号质量。

噪声系数和信噪比

噪声系数直接影响接收端的信噪比。低噪声系数有助于在光传输和转换后保持微弱的射频信号，这对于在模拟或射频敏感应用中维持服务质量至关重要。

频率响应和增益平坦度

在整个工作频段内保持增益一致，可确保所有射频信道均匀传输。频率平坦度差会导致频率倾斜或信道电平不均，从而降低某些频段的性能。

光功率预算和波长规划

由于射频光纤链路可能与PON业务共享光纤，因此光功率预算必须考虑分路器损耗、连接器损耗和共存要求。适当的波长间隔可确保射频光纤信号不会干扰GPON或XGS-PON数据流量。

实际集成场景

PON网络上的射频视频叠加

一种常见的部署场景是通过PON基础设施传输广播或射频视频服务。在这种模式下，射频信号在前端被转换为光信号，并与PON数据流一起通过光纤传输。在远端，光接收器将信号转换回射频信号，以便进行本地分发。

这种方法允许运营商在过渡到基于光纤的接入网络的同时，保持传统的射频服务，而无需大量的同轴电缆基础设施。

混合宽带和射频传输

在宽带数据、射频视频和其他射频业务必须共存的混合网络中，射频光纤（RFoF）能够实现统一的光纤传输层。这通过依赖单一的光纤基础设施，降低了网络复杂性，减少了维护成本，并提高了长期可扩展性。

成功整合的最佳实践

明确技术要求

在选择组件之前，操作人员应明确定义以下需求：

• 目标射频频率范围
• 所需传输距离
• 分光比和光损耗预算
• 与 GPON 或 XGS-PON 波长共存的限制

清晰的规范可以减少重新设计周期，简化系统验证。

基于系统级KPI选择组件

元件选择应侧重于系统级性能，而不仅仅是单个参数。线性度、噪声系数、光灵敏度和频率平坦度应综合评估，以确保端到端性能的稳定性。

安装和维护计划

在接入网中，易于安装和故障排除至关重要。射频光纤（RFoF）系统应支持简便的调试，并允许运营商在运行过程中高效地诊断性能问题。

性能对比示例

下表显示了在评估与 PON 网络集成的 RFoF 解决方案时通常考虑的性能目标示例。

B2B部署的运营优势

通过将光纤射频技术集成到 GPON 和 XGS-PON 网络中，运营商和系统集成商可以：

• 将射频传输距离扩展到同轴电缆限制之外
• 提高信号稳定性和抗干扰能力
• 降低运营和维护成本
• 同时支持传统射频服务和未来的宽带升级

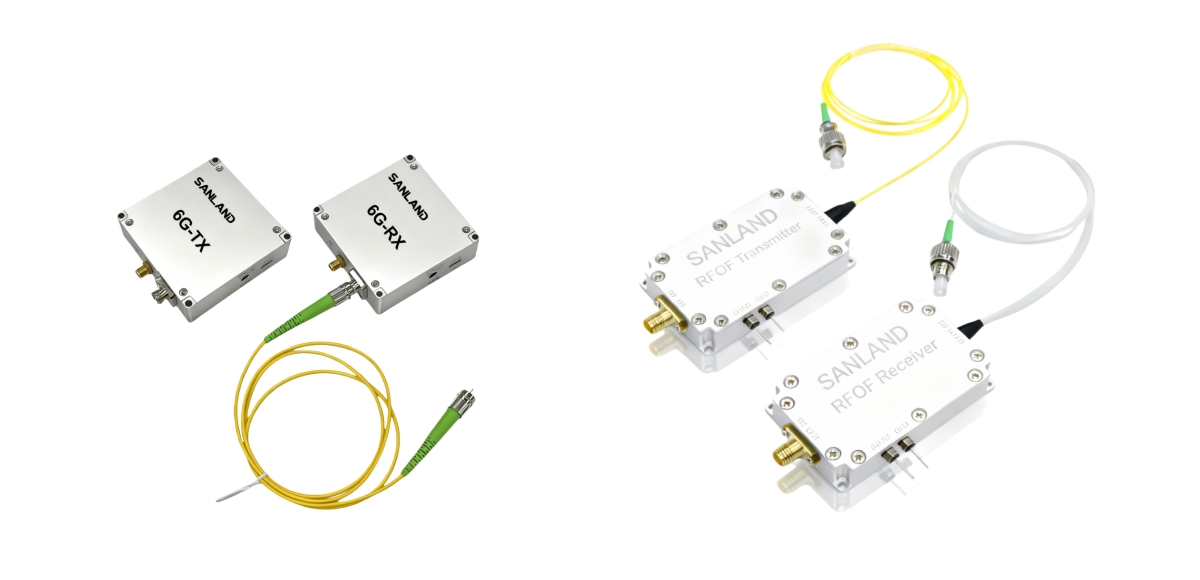

类型 光纤射频链路

实用选择指南

使规格与项目需求相匹配

您需要确保光纤射频解决方案适合您的应用。

首先要了解射频信号的来源和传输路径。检查链路两端所需的频率范围和信号强度。

接下来，要考虑链路距离和光功率预算。射频光纤（RFoF）发射器和接收器必须提供足够的光功率来补偿光纤损耗、分路器和连接器造成的损耗。这有助于避免信号过弱，并保持远距离射频性能。

系统兼容性也至关重要。请确保 RFoF 解决方案与您现有的光纤基础设施、波长规划和网络架构兼容。某些部署可能需要特定的波长或连接器类型才能与 GPON 或 XGS-PON 流量共存。

最后，应将射频性能视为一个整体链路进行评估。线性度、噪声系数和频率响应应与应用要求相匹配，而不是孤立地进行评估。

选择射频光纤融合（RFoF）解决方案时，请按照以下步骤操作：

• 确认所需的射频频率范围和信号强度。
• 计算光纤距离和光损耗预算
• 检查波长和基础设施兼容性
• 评估链路级射频性能

提示： 选择与实际应用紧密匹配的 RFoF 模块（而不是过度配置）可以简化部署并提高长期稳定性。

常问问题

光纤射频传输（RFoF）的主要目的是什么？

光纤射频传输技术用于通过光纤传输射频信号。它将射频信号转换为光信号进行传输，然后在接收端将光信号转换回射频信号。这使得射频业务能够以低损耗和高信号稳定性远距离传输。

如何判断 RFoF 解决方案是否适合您的系统？

首先，请检查您的应用需求。查看射频频率范围、信号强度和所需传输距离。然后，确认射频光纤发射器和接收器与您现有的光纤基础设施和波长方案兼容。

RFoF 可以与 GPON 或 XGS-PON 一起使用吗？

是的，只要采用适当的波长分离和光功率规划，RFoF 可以与 GPON 和 XGS-PON 共存。务必确认 RFoF 的波长和功率电平不会干扰 PON 数据流量。

如果选择了错误的 RFoF 解决方案会发生什么？

• 射频信号质量可能会下降。
• 可能会出现失真或噪声增加的情况。
• 链路可能会随着距离的增加而变得不稳定。

在某些情况下，RFoF 链路可能无法按预期工作。

RFoF系统是否需要特殊维护？

与长距离同轴电缆相比，射频光纤系统通常需要的维护更少。然而，正确的安装、清洁的光纤连接和合适的功率水平对于长期可靠性仍然至关重要。

提示： 部署前，务必在系统层面评估 RFoF 性能，而不仅仅是在单个规格层面进行评估。
