人们在讨论光纤接入网络时，通常会从光线路终端（OLT）容量、分光比、光网络单元（ONU）性能和可用带宽等方面进行分析。然而，当运营商还需要通过同一光纤基础设施传输有线电视（CATV）或广播视频时，光接收器就成为系统中同样重要的组成部分。
接收器决定如何将输入的光纤视频信号转换为可用的射频输出。其光输入范围、射频带宽、自动增益控制、线性度和功耗都会直接影响图像质量、网络稳定性以及所需的现场调整量。
因此，选择光接收器时应该从网络架构和运行条件入手，而不是从单一的规格参数入手。
本指南解释了在为 FTTH、FTTB、GPON、XGS-PON 和 CATV 分配网络选择光接收器时需要考虑的主要因素。

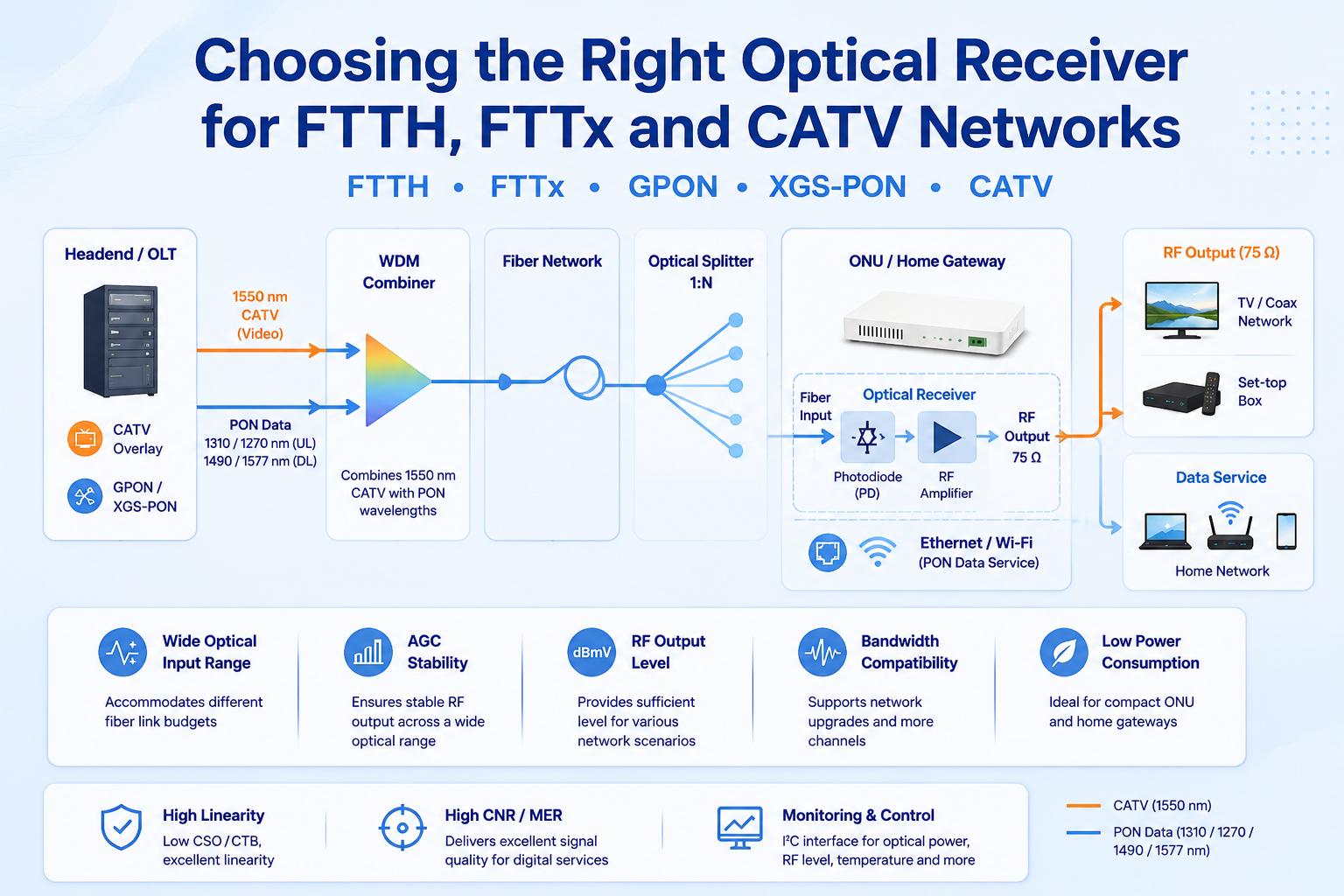

在光纤有线电视系统中，电视信号或宽带射频信号在前端被转换成光信号，并通过光纤网络传输。
在用户侧（楼宇分配点或光节点），光接收器将输入的光信号转换回75欧姆的射频信号。然后，射频输出可以连接到电视分配网络、机顶盒、有线调制解调器或其他射频设备。
在许多光纤到户（FTTH）部署中，有线电视（CATV）视频以光纤叠加的方式与无源光网络（PON）数据业务并行传输。波分复用器（WDM）在视频信号到达光电二极管和射频放大级之前，将光视频信号与数据波长分离。
区分有线电视光接收器和光网络单元（ONU）或光收发器非常重要。ONU 终止 PON 数据连接，并提供以太网、语音或 Wi-Fi 等服务。有线电视光接收器负责回收用于电视或其他宽带射频服务的模拟射频频谱。
这两个功能可以集成到同一个用户端设备中，但它们仍然是独立的信号路径，具有不同的性能要求。
在比较接收器规格之前，请先确定设备的使用地点和使用方式。
在住宅光纤到户 (FTTH) 网络中，接收器通常安装在光网络单元 (ONU)、网关或小型外部机箱内。典型的优先级包括：
由于接收器可能安装在紧凑的塑料外壳内，因此散热和电流消耗与射频输出水平同样重要。
FTTB接收器可以服务于多个公寓或为内部同轴电缆分配网络供电。与单户接收器相比，该系统可能需要：
评估输出电平和失真时，应考虑下游射频通道的数量和总复合负载。
在混合光纤同轴电缆（HFC）或传统有线电视（CATV）网络中，接收器可以安装在光节点、放大器或分配平台内部。这些应用通常更侧重于：
专为紧凑型光纤到户 (FTTH) 光网络单元 (ONU) 设计的接收器可能无法提供混合光纤同轴电缆 (HFC) 光节点所需的输出功率。同样，专为网络基础设施设计的高输出光接收器可能消耗过多的功率，使其不适用于住宅设备。
光输入功率范围是首先需要验证的参数之一。接收到的光功率取决于以下几个因素：
接收机应在预期的光功率范围内正常工作，而不仅仅是在标称设计点。光链路预算应包含到达接收机的最小和最大功率。过大的光输入会导致光电二极管或射频级过载，而光输入不足则会降低载噪比。
因此，一个有用的接收器规范应该定义：
可检测的最低光功率未必是能够维持可接受的有线电视性能的最低功率水平。工程师应在实际最低工作功率下评估所需的CNR或MER。
自动增益控制在 FTTH 和 FTTB 部署中尤其有用，因为接收到的光功率可能因位置而异。
如果没有自动增益控制（AGC），光输入功率的变化通常会导致射频输出电平的相应变化。这会导致安装效果不稳定，并增加对外部衰减器或手动调节的需求。
AGC光接收机通过调节其内部增益或衰减，在指定的光功率范围内保持相对稳定的射频输出。然而，仅靠AGC是不够的。工程师应该比较以下几点：
更宽的自动增益控制 (AGC) 范围可以减少现场调整，但仍需在低光输入电平和高光输入电平下检查性能。在低光输入电平下，噪声成为主要考虑因素。在高光输入电平下，光电二极管和放大器的线性度可能变得更加重要。
所需的射频带宽取决于网络标准和所传输的业务。常见的光接收机带宽包括：
更宽的带宽并非一定更好。如果网络仅在 1 GHz 以下运行，则增加带宽可能会增加成本、功耗或设计复杂性，而没有带来实际好处。接收器带宽的选择应根据以下因素：
对于新设备设计，预留一些额外的频率余量可能是有益的。但是，信号路径中的每个组件——包括光电二极管、放大器、变压器、滤波器、PCB 和连接器——都必须支持预期的频率范围。
射频输出电平不应被视为一个孤立的数值。当接收机需要驱动分路器、长同轴电缆或多个用户插座时，较高的输出电平可能很有用。然而，在保持低失真的同时产生高复合输出需要足够的线性度。
所需的接收机输出应根据下游射频预算计算得出：
对于紧凑型光纤到户 (FTTH) 光网络单元 (ONU)，满足一个家庭所需输出功率即可。而对于光纤到楼 (FTTB) 或楼宇配线，则可能需要更高的输出功率。
在光接收器后添加外部射频放大器可以提高输出电平，但也会影响噪声、失真、功耗和系统复杂性。通常最好在设计阶段就对整个射频链路进行评估。
光接收机的性能通常用几个射频质量参数来描述。
载噪比表示射频载波信号在噪声基底之上的恢复清晰度。
随着接收光功率的降低，CNR通常更难维持。因此，必须始终检查CNR测试条件。缺少相应的光输入功率、信道负载和测量带宽等信息，CNR值难以进行比较。
CSO 和 CTB 描述了当多个射频信道同时传输时产生的互调失真。
这些参数在承载大量模拟或QAM信道的网络中尤为重要。接收机线性度应在预期的光输入功率和射频输出电平下进行评估。
对于数字 QAM 服务，调制误差率通常是衡量系统级信号质量的更直接指标。
MER受多种因素影响，不仅仅是光接收器。发射器、光纤链路、光噪声、接收器线性度、射频放大器、阻抗匹配和测试设备都会对最终结果产生影响。
具有良好 CNR 和失真性能的接收机可以提供更强大的基础，但仍然应该使用预期的信道方案对整个光纤和射频链路进行测试。
振幅平坦度 描述射频输出电平在整个工作频段内的变化程度。平坦度差会导致信号电平随频率变化，从而难以在所有电视和数据频道上保持一致的性能。
产出损失 这表示接收器与 75 欧姆射频系统的匹配程度。阻抗匹配不良会导致反射、纹波以及与下游电缆或滤波器的干扰。
比较模块时，要检查平坦度和回波损耗是否在整个工作频段内指定，而不是仅在一个频率上指定。
最终的设备设计也会影响这些参数。因此，PCB布局、接地、连接器位置、输出匹配和外壳结构都应纳入原型验证范围。
功耗对于集成式光网络单元 (ONU) 和住宅光纤到户 (FTTH) 设备尤为重要。使用低功耗模块有助于：
然而，不应以牺牲射频性能为代价来降低功率。在许多接收机设计中，偏置电流、增益和线性度密切相关。
热测试应在最终封装内部进行，而不能仅在开放式评估板上进行。接收器可能位于处理器、光收发器、电源转换器或Wi-Fi组件附近，这些组件都会提高内部温度。
基本的光接收器可能仅提供光输入和射频输出接口。更集成的设计可能包含数字监控和控制功能。实用功能包括：
这些功能在托管式光网络单元 (ONU)、运营商网关和远程监控的网络设备中非常有用。例如，光功率监控可以帮助区分光纤链路问题和射频分配问题。射频输出控制允许运营商在不中断宽带数据连接的情况下禁用有线电视 (CATV) 服务。
这些功能的价值取决于主机系统能否读取、存储和处理这些信息。如果设备固件不支持监控或控制，则 I²C 接口的优势有限。
光纤到户 (FTTH) 有线电视接收机可采用集成式波分复用器 (WDM) 和光电二极管组件，也可采用独立的光学元件。集成式设计可提供以下优势：
采用分体式组件设计可以在连接器类型、光路布线或更换策略方面提供更大的灵活性。具体选择取决于产量、外壳设计、组装工艺和光接口要求。
连接器的选择也应尽早确定。SC/APC 和 FC/APC 接口通常用于对光反射要求较高的场合，而其他类型的连接器则可能适用于特定的设备平台。
| 部署 | 主要优先事项 | 接收器的实用功能 |
| 单户住宅光纤到户 | 低功耗、体积小巧、输出稳定 | AGC、集成WDM/PD、5V工作电压、射频开关 |
| GPON 或 XGS-PON ONU | 易于系统集成和诊断 | I²C、光功率监测、温度监测 |
| FTTB 或 MDU | 更高的输出功率和良好的线性度 | 宽带宽、高CNR、低CSO/CTB |
| CATV光节点 | 高综合输出和射频稳定性 | 高线性度、良好的平坦度、较大的收益损失 |
| 托管运营商 CPE | 远程服务控制 | 射频启用/禁用、AGC偏移、状态监控 |
| 对成本敏感的基本接收器 | 简单的射频转换 | 固定增益或基本AGC架构 |
注意：此表应作为起点，而不是替代完整的光纤和射频链路预算。
仅按最大带宽选择
对于工作频率低于 1 GHz 的网络而言，频率范围最宽的接收器可能无法提供最佳的功耗、成本或性能。
不检查测试条件就比较射频输出
输出电平应与光输入功率、通道负载、失真和 AGC 状态一起进行检查。
忽略最大光输入
设计人员往往只关注灵敏度，而忽略过载情况。较短的光纤路径或较低的分路比可能会导致光电平高于预期。
将自动导气箍视为通用解决方案
AGC（自动增益控制）只能在其规定的工作范围内稳定输出。它无法补偿严重功率不足的光链路或过载的光电二极管。
忽略最终的封闭部分
在评估板上测得的接收器性能，在安装到气流有限且附近有热源的紧凑型外壳中后可能会发生变化。
以典型值作为保证限值
典型性能可用于评估，但生产设计应基于有保证的最小和最大限度（如有）。
在批准部署光接收器之前，请核实以下事项：
测试应使用具有代表性的发射机、信道方案、光损耗和下游射频负载。单音实验室测试不足以代表满负荷的有线电视系统。
FTTH光接收器和ONU有什么区别？
ONU负责终止PON数据业务，而CATV光接收器则将光视频信号转换为射频输出。这两种功能可以集成到同一设备中。
为什么 AGC 在 FTTH 有线电视接收机中很重要？
当不同用户位置的光输入功率存在差异时，自动增益控制 (AGC) 有助于保持稳定的射频输出。这可以减少手动调节，并提高安装的一致性。
GPON 和 XGS-PON 可以使用同一个光接收器吗？
当光架构、WDM配置和主机设备均针对相关系统设计时，CATV接收机路径可与GPON或XGS-PON配合使用。兼容性应在整套设备层面进行验证。
光学灵敏度越低，性能就越好吗？
不。灵敏度必须与信噪比 (CNR)、射频输出电平、失真以及接收机的自动增益控制 (AGC) 范围一起考虑。接收机可能检测到微弱的光信号，但却无法提供网络所需的射频质量。
FTTH接收器是否应该支持1.2 GHz频段？
这取决于网络频率规划和升级路线图。1.2 GHz 的接收器可以提供额外的频谱余量，但发射器、射频放大器、滤波器、PCB 和用户设备也必须支持更宽的频段。
选择光接收机属于系统级决策。光输入功率、自动增益控制范围、射频带宽、输出电平、噪声、失真、功耗和控制功能等都应根据实际部署环境进行评估。
对于紧凑型光纤到户 (FTTH) 光网络单元 (ONU) 而言，低功耗和稳定的自动增益控制 (AGC) 运行可能是主要考虑因素。对于光纤到楼 (FTTB) 或有线电视 (CATV) 分配，输出能力和线性度可能更为重要。受管运营商的设备可能还需要光监控、温度报告和远程射频控制功能。
SANLAND 目前的产品结构包括 用于 GPON 和 XGS-PON 设备的 CATV 光接收模块紧凑型AGC接收器模块， 传统CATV光接收器模块, 联合国 产品及相关FTTx组件。这些类别可作为比较架构和定义特定网络所需接收器规格的参考点。
