现代射频系统很少局限于单个设备机架。在许多通信、广播、卫星和传感应用中，天线或射频信号源必须安装在远离室内处理设备、监控室或中央控制设施的地方。

这种物理上的分离带来了一个重要的工程挑战：如何在保持有效信号质量、部署灵活性和可控基础设施成本的同时，将射频信号远距离传输？

传统同轴电缆仍然适用于许多短距离射频连接。然而，随着电缆长度的增加和工作频率扩展到GHz范围，衰减、电缆重量、电磁干扰和布线复杂性等问题会变得尤为突出。光纤射频传输（RFoF）提供了一种替代方案，它将射频信号转换为光信号并通过光纤传输，然后在接收端将其转换回射频信号。

对于在宽频率范围内运行的应用，支持高达 6 GHz 信号的 RFoF 系统可以为远程天线、分布式无线基础设施、卫星地面站、广播网络和精密信号分配环境提供实用的传输平台。

为什么高频率下远距离射频信号传输更具挑战性

射频信号传输不仅仅是将一个设备连接到另一个设备那么简单。传输介质会影响系统布局、维护要求和整体信号性能。

长距离同轴电缆布线可能会出现以下几个问题：

• 衰减增加: 随着频率和电缆距离的增加，射频电缆损耗通常会变得更加显著。
• 安装复杂性: 粗而低损耗的同轴电缆可能很重，难以在建筑物、塔架、隧道或偏远地区布线。
• 暴露于电磁干扰: 在电磁噪声较大的环境中，较长的铜基信号路径可能需要格外注意屏蔽和接地。
• 部署灵活性有限: 远程天线站点可能没有足够的空间、冷却能力或接入条件来安装完整的射频处理设备。
• 不断增长的带宽需求: 现代无线、卫星和传感系统可能需要在宽频率范围内传输信号，而不是在单一的窄带信道上传输信号。

当天线需要放置在信号接收最佳的位置，而处理设备又必须位于安全、易于访问或集中的位置时，这些挑战尤为突出。通过将信号路径的长距离部分从同轴电缆转移到光纤，系统设计人员可以构建更灵活的远程射频架构。

射频光纤传输技术如何实现高达 6 GHz 的信号传输

射频光纤链路通常由发射器、光纤路径和接收器组成。在远端或源端，射频光纤发射器接收输入的射频信号并将其转换为光信号。该光信号随后通过单模光纤传输。在接收端，射频光纤接收器将光信号转换回电射频输出，以便进行后续的放大、监测、下变频或信号处理。

这种架构为远距离射频信号传输提供了几个实际优势：

• 光纤重量轻，比长距离铺设高性能同轴电缆更容易。
• 光纤传输本身就具有抗电磁干扰的能力。
• 单模光纤可以支持远程天线布置和集中式设备架构。
• 宽带射频光纤链路可以通过一种传输方式满足多种类型的射频应用需求。
• 1310 nm 和 1550 nm 等光波长选项可以帮助系统设计人员与现有的光纤基础设施配合使用。

频率范围 5 MHz 至 6 GHz 它尤其有用，因为它涵盖了通信、广播、卫星和科学应用等领域的众多射频传输需求。工程师无需为每个窄频段设计单独的传输方案，而是可以考虑采用适用于多种部署场景的宽带射频光纤平台。

RFoF 的主要应用场景（频率最高可达 6 GHz）

1. 远程天线系统和分布式天线系统

远程天线系统通常需要在屋顶、塔架、隧道、校园或大型公共场所安装天线，而相关的射频设备则保留在室内设备间。

在这些情况下，较长的同轴电缆路径可能会使安装复杂化，并导致信号损耗增加。RFoF 技术能够将天线位置收集或分配的射频信号通过光纤传输到设施的其他部分。

这对于分布式天线系统 (DAS) 尤为重要，因为在 DAS 中，射频覆盖范围必须扩展到大型建筑物、体育场馆、交通设施或工业环境。基于光纤的射频传输架构有助于将分布式射频节点与集中式设备连接起来，同时减少对笨重长距离同轴电缆的依赖。

对于开发远程射频分配系统的集成商而言，支持高达 6 GHz 频率的 RFoF 链路为现代室内外覆盖网络中的宽带信号传输提供了灵活性。

2. 无线通信网络和6GHz以下基础设施

无线基础设施越来越依赖于分布式架构。天线、射频接收点和信号处理设备可能相距甚远，尤其是在覆盖扩展系统、测试设施、专用无线网络和网络监控环境中。

频率达到 6 GHz 的射频光纤链路可以满足许多 6 GHz 以下无线信号传输需求。它无需在每个天线点都安装完整的射频处理链，即可在远程天线位置和中央设备之间传输射频信号。

对于LTE、5G相关基础设施和其他无线通信系统而言，宽带传输能力也能简化系统规划。宽带射频光纤（RFoF）设计能够随着网络需求的演变提供更大的灵活性，而无需将光纤传输路径限制在非常狭窄的应用范围内。

主要优势不只是带宽；而是能够根据射频覆盖需求放置天线，同时将处理、控制和维护设备放置在最便于操作的位置。

3. 卫星地面站和卫星通信设施

卫星通信设施通常依赖于安装在室外或视野开阔的偏远地区的天线。然而，接收、监控和处理设备通常放置在室内，以方便保护、维护和系统管理。

这就自然而然地产生了从天线到设备间的射频传输需求。

RFoF 可以通过在天线区域和室内设备之间通过光纤传输接收或分发的射频信号来支持这种架构。光纤对电磁干扰的抗干扰能力在包含多个射频系统、电力基础设施和长距离电缆线路的环境中尤为重要。

对于卫星地面站和卫星通信系统，当设计人员需要在MHz到GHz频率范围内采用灵活的传输方式时，可以考虑使用宽带射频光纤链路。根据整体系统配置和频率规划，覆盖范围高达6GHz适用于卫星通信环境中使用的各种射频信号路径。

4. 广播和数字电视转播网络

广播系统通常涉及演播室、发射站、中继站、监测点和分发设备之间的信号传输。在许多此类部署中，射频信号必须在经过处理、放大或重新传输之前，在物理上分离的位置之间传输。

使用光纤作为射频路径的传输部分可以使安装更加易于管理，尤其是在电缆距离、电磁噪声或布线空间有限的情况下，长同轴电缆线路的吸引力会降低。

RFoF 在需要集中监控或远程设备部署的广播环境中也十分有用。通过支持宽带射频传输，RFoF 链路可以帮助广播公司和系统集成商创建更灵活的信号分配方案，而无需受限于短距离的铜缆互连。

对于数字电视中继器和相关广播基础设施而言，通过光纤传输射频信号的能力有助于更简洁的场地设计和更轻松的设备间组织。

5. 射电天文学和精密信号分发

射电天文学和遥感应用通常需要将天线或接收元件放置在适于信号观测的位置，而不是仅仅考虑设备易于接近的位置。之后，信号可能需要传输到集中式处理或分析系统。

这些应用可能特别重视射频传输特性，例如带宽、线性度、噪声特性和稳定的链路性能。

RFoF之所以重要，是因为光纤允许信号远距离传输，同时避免了光路中的电磁耦合。对于射电望远镜、遥感测量系统和其他灵敏的接收应用而言，这可能是一项重要的架构优势。

时钟和频率同步系统等相关精密应用也可以受益于基于光纤的分配方法，因为信号路径必须跨越场地或在设备区域之间延伸。

尽管每个科学或同步部署都有其自身的性能要求，但宽带 RFoF 链路为系统设计人员提供了一种有用的传输选项，用于评估射频源和处理设备在物理上分离的情况。

选择 6 GHz RFoF 链路时需要考虑的因素

选择射频光纤链路不仅仅是检查上限频率那么简单。虽然产品可能支持高达 6 GHz 的信号，但链路的整体适用性取决于信号环境、所需架构和集成条件。

重要的甄选因素包括：

1.频率范围

首要要求是确保射频光纤链路覆盖预期的工作频谱。例如，一个宽广的频谱范围是…… 5 MHz 至 6 GHz 对于涉及多个射频应用或未来系统扩展的项目来说非常有用。

2.增益和增益平坦度

增益表示射频输出电平与通过光链路输入的射频电平之间的关系。增益平坦度在宽带系统中也至关重要，因为它有助于确定信号在支持的频率范围内传输的稳定性。

3.线性度和动态范围

在包含多个射频载波或不同功率级信号的环境中，线性度至关​​重要。诸如无杂散动态范围和三阶截点性能等参数有助于工程师评估链路是否适合高要求的射频信号传输。

4.噪声性能

对于远程天线、卫星和传感应用而言，噪声特性尤为重要。用于弱信号环境的链路应根据整个射频系统预算进行仔细评估。

5.光纤和连接器兼容性

系统设计人员应确认光纤类型、光连接器规格和波长要求。单模光纤、FC/APC光连接器以及1310 nm或1550 nm波长选项通常是射频光纤部署规划中需要考虑的相关因素。

6.架构选项

有些安装应用只需要简单的点对点射频传输，而另一些应用则可能受益于WDM兼容设计或单纤双向架构。将射频光纤解决方案与光纤拓扑结构相匹配，有助于简化安装并更好地利用现有基础设施。

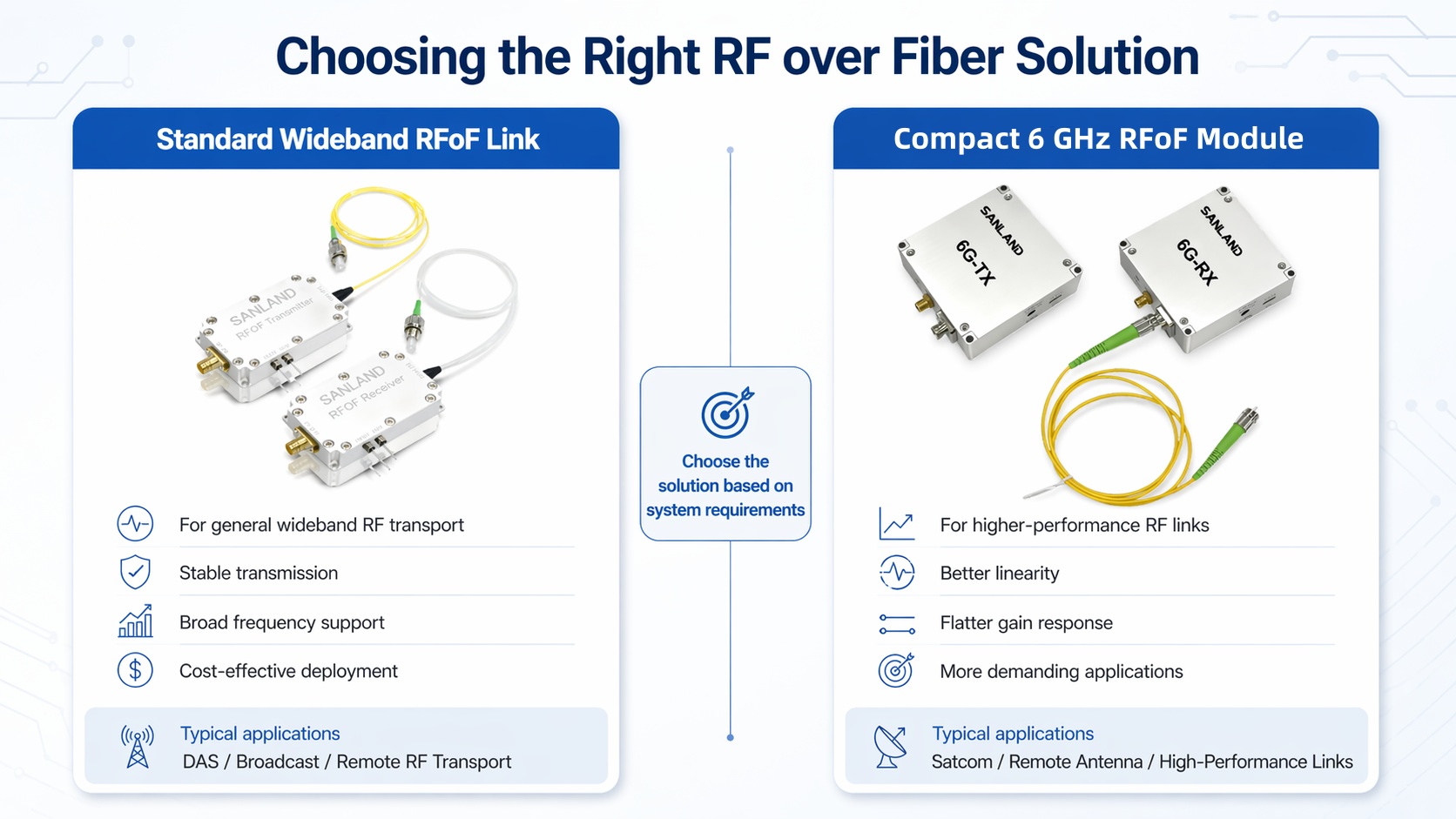

针对不同部署需求的射频光纤解决方案

针对紧凑型点对点模拟射频传输应用，Sanland 提供了一种解决方案。 紧凑型 6 GHz 光纤射频模块该模块支持 5 MHz 至 6 GHz 的射频频率范围，专为模拟射频信号与光信号的双向转换而设计。其公布的规格包括：标称增益 20 dB，增益平坦度 ±2.5 dB，射频阻抗 50 欧姆，FC/APC 光接口，以及 1310 nm 或 1550 nm 波长选项。其紧凑的外形尺寸和即插即用设计使其适用于远程天线通信、卫星通信、广播、分布式天线和射电望远镜等应用。

对于需要更广泛架构灵活性的系统，Sanland 也提供了一种解决方案。 用于 5 MHz–6 GHz 传输的宽带射频光纤链路. 该射频光纤链路专为在SM28单模光纤上透明传输模拟和数字射频信号而设计。它支持1310 nm和1550 nm波长的光信号，并兼容基于WDM的单纤双向架构。已发布的应用领域包括分布式天线系统、无线通信网络、卫星地面站、射电天文学、广播和数字电视中继器、远程射频信号分配以及时钟或频率同步系统。

这两种方法说明了如何根据部署优先级选择 RFoF 产品：紧凑的模拟信号传输适用于简单的点对点链路，而宽带链路架构适用于更灵活的通信和分配系统。

结论：通过光纤传输扩展射频传输距离

随着现代通信、卫星、广播和科学系统中天线、分布式射频点和处理设备的间距越来越大，远距离射频信号传输变得越来越重要。

虽然同轴电缆仍然能够有效地用于短距离连接，但对于距离、电缆重量、电磁干扰或安装灵活性成为重要考虑因素的应用而言，光纤射频传输提供了一种实用的替代方案。

频率覆盖范围达到 最高可达 6 GHzRFoF链路可支持广泛的应用，包括远程天线、DAS基础设施、无线通信系统、卫星地面站、广播网络和射电天文环境。

对于评估长距离射频信号传输的工程团队而言，应根据频率覆盖范围、链路增益、平坦度、噪声、线性度、光接口和光纤架构等要求选择合适的基于光纤的射频传输解决方案。精心选择的光纤射频传输链路有助于构建更灵活、可扩展的射频系统设计。
